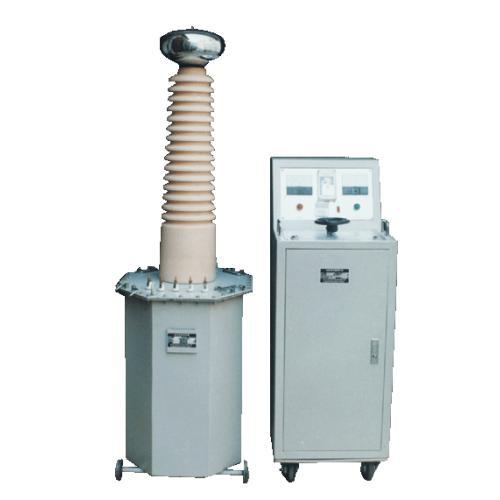

50KV高壓試驗變壓器操作步驟：
1、按接線原理圖連接好引線，并將變壓器和控制箱可靠接地；
2、試驗前，檢查各部位的接線是否接觸良好，并檢查控制箱的調壓器是否調至"零"位；
3、接通電源，綠色指示燈亮，按下啟動按鈕，紅色指示燈亮，表示變壓器已通電，等待升壓；
4、順時針勻速旋轉調壓器手柄，進行升壓，并密切注意儀表指示以及試品的情況；
5、試驗完畢后，應迅速將電壓降至零位，并按下停止按鈕，然后切斷電源，解開試驗引線。

50KV高壓試驗變壓器注意事項：
1、做高壓試驗時，必須由2人或2個以上人員參加，并明確做好分工，明確相互間的方法。并有專人監護現場安全及觀察試品的試驗狀態；
2、變壓器和控制箱應有可靠的接地；
3、試驗過程中，升壓速度不能太快，也決不允許突然全電壓通電或斷電；
4、在升壓或耐壓試驗過程中，如發現下列不正常情況時，應立即降壓，并切斷電源，停止試驗，查明原因后再做試驗。① 電壓表指針擺動很大；② 發現絕緣燒焦的異味、冒煙現象；③ 被測試品內有不正常的聲音。
5、試驗中，如果試品短路或故障擊穿，控制箱中的過流繼電器工作，此時，將調壓器回至零位，并切斷電源后，方可將試品取出。
6、進行電容試驗或進行直流高壓泄漏試驗時，試驗完畢后，將調壓器降至零位后，并切斷電源，然后，應用放電棒將試品或電容器的高壓端對地進行放電，以免存留在電容中的電勢發生觸電危險。
：
  標稱試驗變壓器容量Pn的確定公式：Pn=kVn2WCt10-9 式中：Pn-標稱試驗變壓器容量（kVA）；
k -安全系數；Vn-試驗變壓器的額定輸出高壓的有效值（kV）；W -角頻率，W=2πf,f為試驗電源的頻率；Ct-被試品的電容量（PF）。
  對于不同的試驗電壓Vn，選擇適當?shù)陌踩禂?shù)k，標稱試驗電壓較低時，k值可取高一些；以下列出不同的試驗電壓Vn，所選用的安全系數k值，供參考：Vn=50～100kV k=4；Vn=150～300kV k=3；Vn≥300kV k=2；Vn≥1MV k=1。
  被測試設備的電容量Ct可由交流電橋測出。Ct的變化很大，應由設備的類型而定。典型數據如下：
棒形或懸式絕緣子 幾十微法；電壓互感器 200～500PF；分級套管 100～1000PF；電力變壓器＜1000kVA ～1000PF；電力變壓器＞1000kVA 1000～10000PF；高壓電力電纜和油浸紙絕緣 250～300PF/m；氣體絕緣 ～60PF/m；, , , , 封閉變電站，SF6氣體絕緣 100～10000PF。
